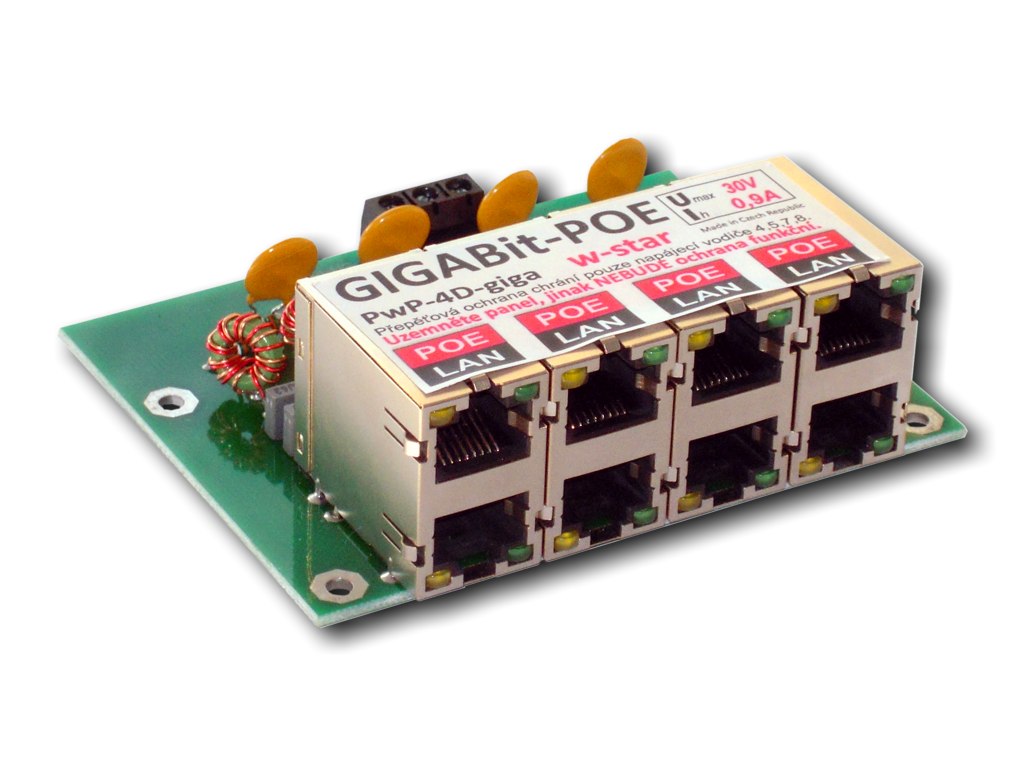

W-Star Gigabit 4 port napájací panel 30V, s ochranou, poistkou a signalizáciou

Gigabit 4 portový napájací modul 30V s ochranou proti prepätiu, poistkou a signalizáciou

Nová verzia gigabitového modulu integrujúce 4 pasívne POE injektory, vhodný pre napájanie až štyroch zariadení jedným vhodne dimenzovaným zdrojom, opatrený kvalitné zemniace plochou a elektronickou ochranou proti prepätiu na napájacích vodičích.Panel je osadený navyše aj ochranou proti skratu na každom porte a signalizáciu napájania.

* Každý port má ochranu proti preťaženiu – v tomto prípade trvalý prúd 0,9A a 30V (hodnoty na obrázku sú iba informatívne). Konkrétne hodnota je uvedená v popise a možno ju individuálne zmeniť podľa požiadaviek zákazníka

* Každý port má zdvojnásobený počet ochranných prvkov tak, aby bol čo najlepšie chránený aj pri rozopnuté poistke proti skratu.

* 3 vodičovou svorkovnicu pre pripojenie napájania, ktorá umožňuje pripojiť vodičom do svorkovnice aj uzemnenie

* 4 otvory pre uchytenie v držiaku, alebo len v rozvádzači

* Indikácia stavu pomocou led – ak ľad svieti žlto, je v poriadku napájacie napätie panelu.

* Zeleno svieti led dióda, ak je port pod napätím. Jednoducho spoznáte, čo sa v porte deje.
Ak nesvieti žiadna ľad, je problém so zdrojom napätia.
Pokiaľ svieti žlté ledky a zelené nie, porty u ktorých nesvieti zelené ľad majú zapnutou poistku proti skratu – na porte je skrat.
Ak svieti aj žlté aj zelené ledky na porte všetko funguje ako má.

Do RJ45 konektorov dole sa pripájajú dátové káble bez napájania, horná konektor je určený pre pripojenie zariadenia využívajúce napájanie po ethernetovom kábli.

Na napájanie sa využívajú dva páry ethernetového kábla. Napájanie je privedené z externého zdroja na skrutkovacie svorky.
Napájací pary: 4,5 (kladný pól) / 7,8 (záporný pól). Určené pre gigabit, s kvalitným ethernetovým káblom vhodné pre napájanie do 100m.

Špecifikácia:
Trvalý prúd do jedného portu max: 0.9A
Vypínací prúd na porte: 1,8A
Odporúčané napájacie napätie 5V-28V
Max napájacie napätie 30V
Maximálne napájacie napätie 33V

široké napájacie cesty, ktoré niečo vydržia
ochrana proti skratu na každom porte – vratná poistka
ochrana proti prepätiu – chráni zariadenie aj napájací zdroj
možnosť radiť do blokov v rackovom držiaku
každý modul môže mať zvláštny zdroj
