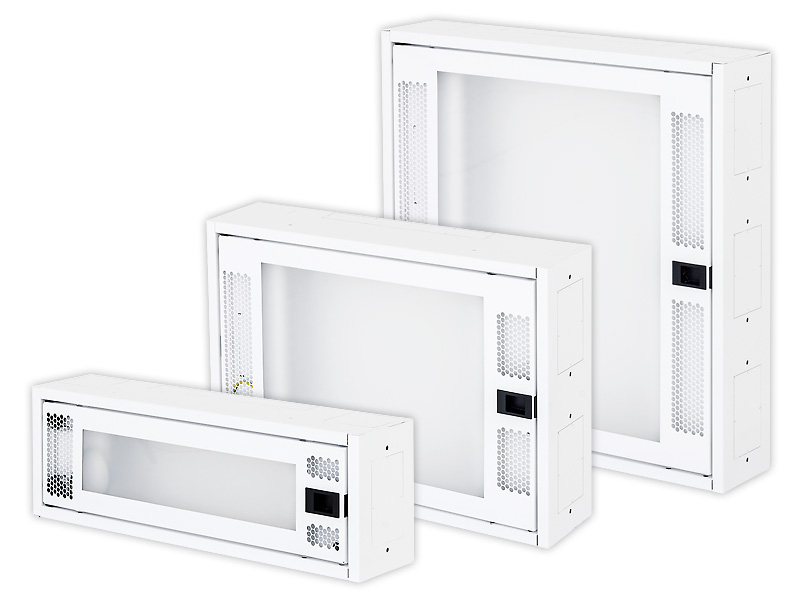

Hybridný rozvádzač RNA-01-A51-YXX-X1

Upozornenie: Ak tovar prevezmete od prepravcu bez výhrady, nie je možná akákoľvek neskoršie reklamácie z dôvodu fyzického poškodenia tovaru.

Hybridné rozvádzač RNA-01-A51-YXX-X1

PREHĽAD
• IP20 / IK05
• Rozvádzač sa vešajú priamo na stenu, prípadne ho možno osadiť do pripraveného otvoru v stene.
• Určený k samostatnej montáži či v kombinácii s rozvádzačom typu SNA.
• Káblové vstupy na hornej, spodnej a oboch bočných stenách rozvádzača umožňujú jeho spájanie do väčších zostáv s ostatnými rozvádzačmi tejto rady vrátane elektro rozvádzačov typu SNA.
• Konštrukcia rozvádzača:
– Zváraný skelet z plechu hrúbky 1 mm v kombinácii s plastom PEHD 8 mm.
– Rámová dvierka z kombinácie plechu hrúbky 1 mm a plastu PP-H 1,5 mm.
• Dvere rozvádzača sú so skeletom prepojené pomocou zemniaceho kábla, ktorý musí byť riadne pripevnený a zasunutý do konektora po celú dobu užívania rozvádzača.
• Na spodnej časti rozvádzača je umiestnený skrutka M8 ako hlavný uzemňovací bod.
• Po obvode rozvádzača sú pripravené záslepky rozlomí.
• Maximálne dovolené zaťaženie rozvádzača 20 kg, dverí 2 kg.

ŠPECIFIKÁCIA
typ
* RNA-01-A51-YXX-X2

výška A (mm)
* 166

šírka B (mm)
* 500

hĺbka C (mm)
* 110

Hmotnosť brutto (kg)
* 4,6

Hmotnosť netto (kg)
* 4,4

Rozteč pre zavesenie R1
* 76

Rozteč pre zavesenie R2
* 390

počet modulov
* 2 x 4

10 “prestup s prípravou pre zásuvky
* 0

Otvor pre zásuvku
* 1
